電路板制作成套設備

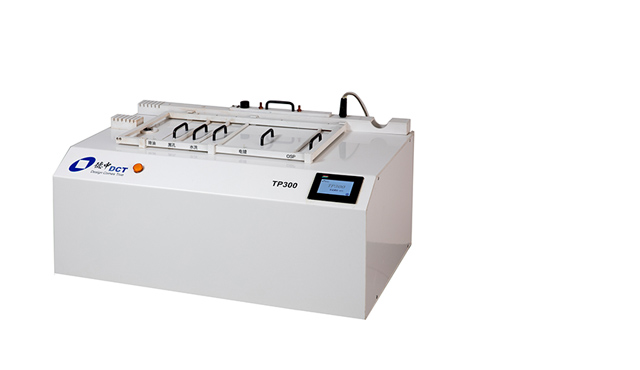

TP系列 孔金屬化設備
德中孔金屬化設備，用于PCB制作過程中的碳膜法孔金屬化工藝過程，通過除油、水洗、黑孔、電鍍銅等最簡單可靠的步驟實現PCB的可靠層間導通。
產品特點
弧形陽極
弧形陽極，整版電鍍更均勻
反脈沖電源
反脈沖電源，避免出現“狗骨”現象
人性化設計
人性化設計，帶置板架、刮板、夾具槽，方便操作
配備循環過濾
有循環過濾，空氣攪拌，調速擺動，電鍍效果更好
配備OSP槽
配備OSP槽，對裸銅進行有機防氧化助焊處理
產品參數
技術參數 | TP300/TP300P | TP350/TP350P | TP400/TP400D | TP600D |
處理最大電路板 | 230mm x 305mm | 230mm x 305mm | 400mm x 300mm | 600mm x 600mm |
可處理最小孔徑 | 0.2mm / 0.15mm | 0.15mm | 0.2mm | 0.2mm |
活化藥液類型 | 碳黑膠體 | 碳黑膠體 | 碳黑膠體 | 碳黑膠體 |
電鍍電源類型 | 直流/反脈沖電源 | 直流/反脈沖電源 | 直流電源 | 直流電源 |
陰極擺動 | 有，可調速 | 有，可調速 | 有，定速 | 有，定速 |
陽極類型 | 弧形陽極 | 弧形陽極 | 板式陽極 | 板式陽極 |
空氣攪拌功能 | 無 | 有 | 有 | 有 |
循環過濾功能 | 無 | 有 | 有 | 有 |
水洗功能 | 有 | 有 | 有 | 有 |
電鍍槽數 | 1 | 1 | 1/2 | 4 |
輸入電源 | 220VAC/50Hz | 220VAC/50Hz | 220VAC/50Hz | 220VAC/50Hz |
總功率 | 1.6kW | 1.6kW | 2kW/2.2kW | 5kW |
設備尺寸(W x H x D) | 1,000mm x 600mm x 470mm | 1,316mm x 800mm x 990mm | 1,738mm x 826mm x 1,170mm | 2,000mm x 1,100mm x 1,300mm |
設備重量 | 36kg | 230kg | 250/280kg | 900kg |
