激光精密加工設備

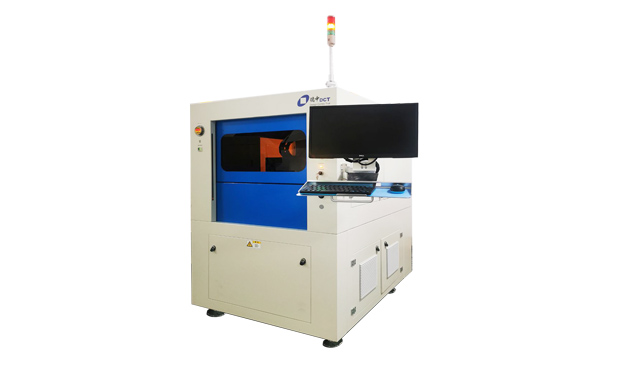

DirectLaser MC7 陶瓷基板激光精密鉆孔/切割系統
DirectLaser MC7陶瓷基板激光精密鉆孔/切割設備，配置花崗巖機臺，采用固定式龍門架結構，運行穩定可靠。設備更是配備了雙激光頭、雙平臺結構設計，最大限度提高了激光頭的利用率，雙平臺可同時進行不同應用的加工，還可輕松并入生產線，配置自動上下料系統，輕松加工陶瓷基板。
針對陶瓷材料打孔加工，工藝簡單，操作便利，無需長期培訓即可快速上手，設備標配CircuitCAM7數據處理軟件，內置多種工藝竅門，軟硬件相得益彰，品質與效率集成于一體。
產品特點
雙頭雙平臺，大幅提高加工效率
雙平臺機結構設計，兩個激光頭持續加工，最大限度提高生產效率
超快激光精密鉆孔/劃線
超快激光精密切割/鉆孔，尺寸及形狀一致性高，環境友好
結構扎實經典，品質優秀
設備采用花崗巖機臺，直線電機運動結構，適合連續高強度作業
德中獨家軟件優勢，性能放大器
獨有的數據處理軟件CircuitCAM7，內置多種應用經驗，隨時調用
分享德中無憂服務保障
以多年發展并獨有的應用經驗，為新老客戶提供項目、工藝的支持
產品參數
技術參數 | DirectLaser MC7 |
激光波長 | 1080nm |
激光功率 | IPG CW500W |
X/Y/Z軸行程 | 450/370/50mm |
X/Y軸最大速度 | 500mm/s |
X/Y軸最大加速度 | 10000mm/s2 |
X/Y軸定位精度 | ±5um |
X/Y軸重復定位精度 | ±2um |
臺面尺寸 | 150*350X2 |
驅動方式 | 直線電機 |
分辨率 | 0.5μm |
行程 | 25MM |
設備尺寸 | 1330*1160*1800mm |
設備重量 | 約1700kg |
配套及選項 | DirectLaser MC7 |
自動上下料系統 | 標配 |
攝像頭靶標對位系統 | 標配 |
工業吸塵系統 | 選配 |
電源 | 380VAC/ 50Hz,5.5kW |
環境溫度 | 22℃±2℃ |
