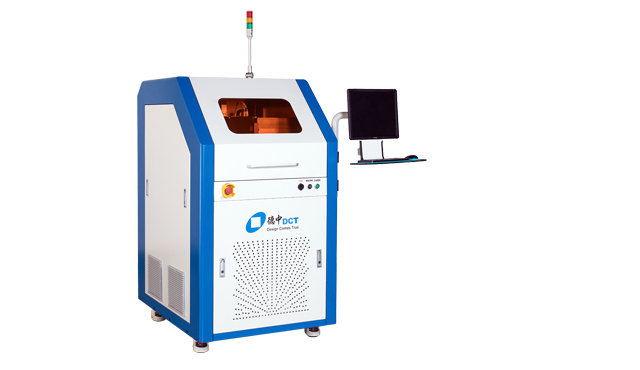

DirectLaser US2 多功能精密激光微加工設備
DirectLaser US2，則具有小巧緊湊，安置簡單的特點，則X、Y、Z運動系統均巧妙安裝在花崗巖構件上，采用線性電機作為動力，兼顧精度與穩定性。
產品特點
精確控制激光參數
CAD數據驅動激光，隨時隨地生產，即長于樣品，又精于生產
充分發揮激光優勢
充分發揮激光優勢，加工特種材料，LTCC開孔，高質量切割陶瓷
多功能高性能統一
多功能高性能統一，高質量，高精度，與多種用途、多種材料兼顧
高配置加經典結構
高配置加經典結構，天然花崗巖基座，高精密傳動系統，穩定可靠
集成德中獨家軟件
集成德中獨家軟件，數據處理與設備操控，流暢好用，性能發大器
產品參數
技術參數 | DirectLaser US2 |
激光波長 | 355nm |
重復定位精度 | ≤±2μm |
振鏡分辨率 | 1μm |
X/Y軸移動分辨率 | 0.5μm |
加工面積 | 300mm x 350mm |
接收數據格式 | Gerber, HPGL, Sieb & Meier, Excellon, ODB++, DXF |
設備平臺 | 花崗巖機臺，十字結構 |
設備尺寸(W x H x D) | 1,050mm x 1,600mm x 1,270mm |
設備重量 | 700kg |
工作環境 | DirectLaser US2 |
功率 | 3kW |
電源 | 380VAC/50Hz |
環境溫度 | 22℃±2℃ |
配套及選項 | DirectLaser US2 |
設備驅動軟件 | DreamCreaTor 3 |
數據處理軟件 | CircuitCAM7 Laser |
自動上下料系統 | 選配 |
在線功率測量裝置 | N/A |
激光高度傳感器 | 選配 |
攝像頭靶標對位系統 | CCD自動對位 |
清潔吸塵系統 | 210m?/hr,220V,1.5kW |
工件固定 | 真空吸附臺，可定制夾具 |
FFU正壓清潔裝置 | N/A |
