CircuitCAM 8 LaserSolar
CircuitCAM推出以來，在使用機械、激光等工具直接制造電路板方面，在設計SMT行業使用的焊膏漏印模版方面，在激光精密材料加工方面，特別是直接激光制造PCB方面，專業性突出，是行業內少數的商業軟件之一，在全球范圍內得到關注，應用廣泛。
近年來，數字加工技術，特別是以激光為工具的直接制造技術的發展，為CircuitCAM創造了更深更廣的發展機會。比如，高精密、高復雜度的產品需要更大規模的數據計算能力；比如，光伏行業、電子行業制造技術的進步需要不同于以往的更加專業的數據處理方法。CircuitCAM8是近十年以來，德中技術的中歐軟件團隊對CircuitCAM進行的最重要的升級，在多項技術領域取得了突破，較為理想的解決了使用中和規劃中遇到的技術問題。

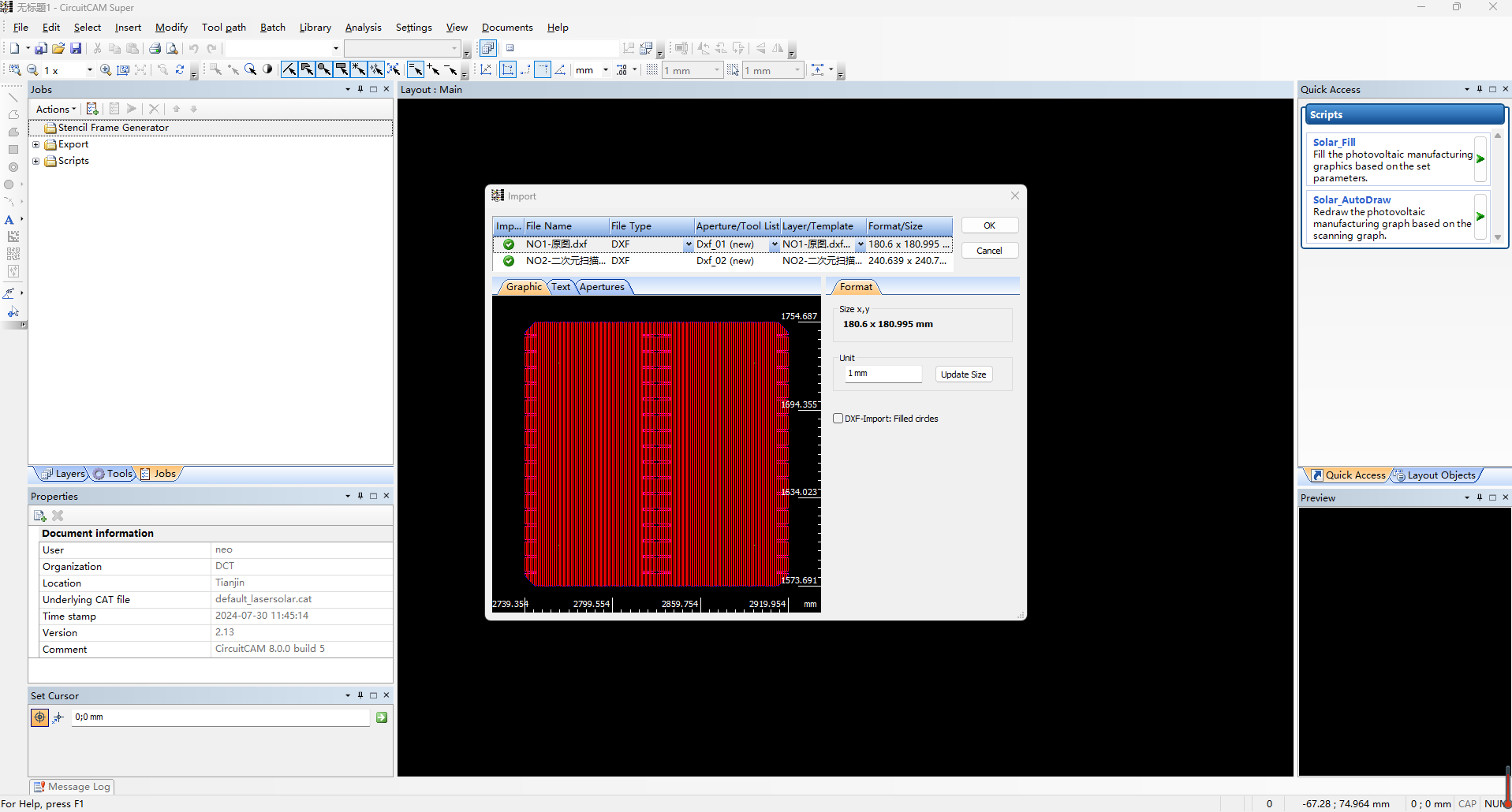

針對光伏行業的圖形處理需求，CircuitCAM8推出了LaserSolar模塊。這個模塊中，針對特定圖形的快速填充和計算、快速自動制圖等需求，推出了快速完成光伏圖形的填充計算的Solar_Fill功能；推出了以二次元掃描圖形為基準，一鍵自動繪制光伏圖形的Solar_AutoDraw功能。
針對LaserSolar版本數據處理及加工路徑生成：按照光伏圖形不同圖層填充計算要求，分層設置參數，分層計算， 使用高精度直線和輪廓填充算法，達到微米級精度要求。
應用方向：光伏圖形精密填充計算 自動繪制光伏圖形
軟硬件配置：Microsoft Windows 7/8/10/11 2GHz 以上處理器，最小4G內存（推薦8GB內存以上），屏幕最低分辨率1024x768
產品參數
技術參數 | CircuitCAM8 LaserSolar |
導入格式 | LMD，標準 Gerber (RS-274-D)，擴展 Gerber (RS-274-X)，DXF，Excellon，Sieb & Meyer，HP-GL |
支持光碼形式 | 圓形，正方形，長方形 ，圓角矩形和斜角矩形，八邊形，橢圓形，對位標記，IEC 61182 形狀(1000-1030)， 特殊 (自定義) |
導出格式 | LMD，標準 Gerber (RS-274-D)，擴展 Gerber (RS-274-X)，DXF，Excellon，Sieb & Meyer，HP-GL |
查看功能 | 任意比例縮放窗口，放大/縮小，全屏顯示，刷新，分層顯示，鍵盤縮放，實線/框線/中心線顯示，預定義16色(最多1600萬種顏色) ，同物理層上導線、焊盤可以設置成不同顏色，不同直徑刀具構成絕緣溝道可用不同顏色顯示 |
選定功能 | 單一元件，整個圖層，所有層，任意光圈全部，任意線/多邊形/圓/矩形/焊盤/孔加選，減選等 |
編輯功能 | 設置原點，移動，復制，旋轉/鏡像，刪除圖元，折線拐點的增減/剪切，直線/焊盤等實體的縮放，線/線段的平行移動，將線/實體轉化為多邊形 (填充)，曲線的合并/閉合，插入線(開放/閉合)，圓，多邊形，矩形，焊盤，孔，文本 (TTF和TTC)，圖元布爾運算。 |
數據處理及加工路徑生成 | 按照光伏圖形不同圖層填充計算要求，分層設置參數，分層計算， 使用高精度直線和輪廓填充算法，達到微米級精度要求。 |
Script二次開發功能 | 針對加工任務、操作偏好，編輯、配置和開發個性化批處理、任意指定順序加工、入刀與脫刀方式設置等功能 |
應用方向 | 光伏圖形精密填充計算 自動繪制光伏圖形 |
語言 | 英語、德語、法語、西班牙語、日語、韓語、中文 |
軟硬件配置 | Microsoft Windows 7/8/10/11 2GHz 以上處理器，最小4G內存（推薦8GB內存以上），屏幕最低分辨率1024x768 |
